自調心球軸承是SKF發明的。這種軸承有兩列滾球,外圈有一個共同的球面軌道。
不易受軸與軸承箱之間的角度誤差影響。它特別適用於那些可能產生相當大的軸撓曲或不對心的軸承應用場合。
密封軸承
SKF自動調心球軸承也有具密封型,其接觸式密封圈在軸承兩側-型號後綴2RS1。這些薄鋼板加強型密封圈由抗油和抗磨損的丁腈橡膠(NBR)製成。這些密封圈容許的工作溫度範圍為攝氏-40至+100度,在短時間內可高達攝氏+120度,密封唇以輕壓的方式接觸內圈上的一光滑倒角。

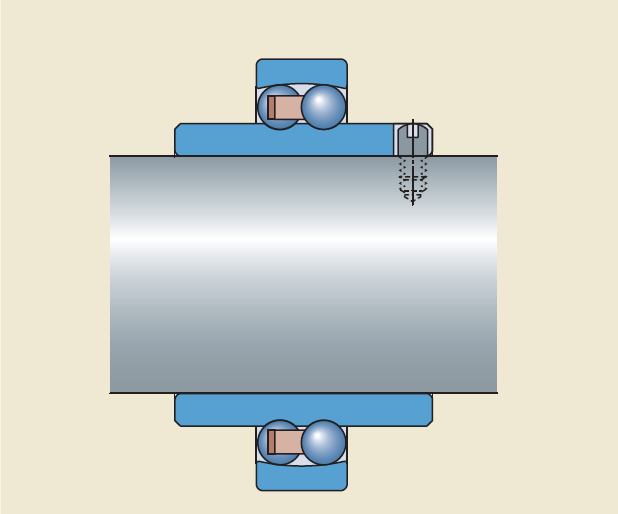

延長內圈
具加長內圈的自動調心球軸承,是工業級對軸低要求的應用而設計,特殊的孔公差使得裝拆容易。可配合未精加工的軸心使用條件較不嚴苛的應用所設計。具加長內圈的自動調心球軸承利用一定位銷或軸肩螺絲緊固在內圈一側的凹槽中,使其在軸心上軸向定位,也可防止內圈在軸上轉動。若使用兩個具加長內圈支撐一軸心時,兩個內圈凹槽配置應面對面或是處在軸承的外側,否則軸心只有單向的軸向定位。

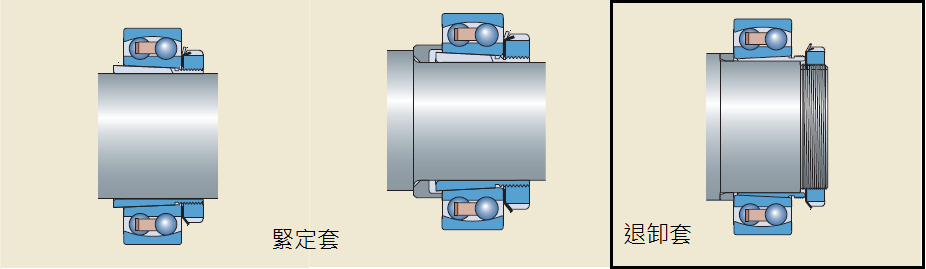

使用軸套的軸承
使用緊定套和退卸套,是為了把圓錐形內孔的軸承固定在圓柱軸上,使軸承的裝拆更容易,並簡化軸承配置設計。

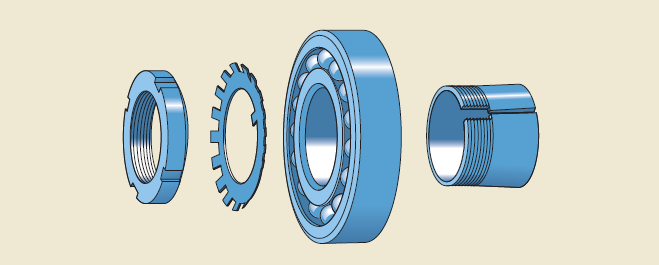

軸承套件
SKF為最常用的自動調心球軸承提供最合的緊定套筒套件,使用鎖緊螺扳手組TMHN7安裝更容易。
♦補充代號♦
用於表示SKF自動調心球軸承某些特徵的型號後綴見以下說明。
C3: 徑向內部間隙大於普通級
E :優化內部設計
K :圓錐孔,錐度 1:12
M :機削黃銅保持架,滾珠引導
TN: 尼龍6,6注模卡型保持架,滾珠引導
TN9 :玻璃纖維強化尼龍6,6注模卡型保持架,滾珠引導
2RS1 :軸承兩側裝有經鋼板加強的丁腈橡膠(NBR)接觸式密封圈
