斜角滾珠

斜角滾珠

角接觸球軸承

單列角接觸球軸承:7205BEP、7205BECBP、7305BEP、7305BECBP系列。

雙列角接觸球軸承:3206 ATN9、3306 ATN9系列。

角接觸球軸承

角接觸球軸承在內圈和外圈上有軌道,而內外圈可在軸向作相對位移。此軸承圈的設計是用來承受綜合負荷,即徑向負荷和軸向負荷同時作用,軸向負承能力隨著接觸角的增加而提高。接觸角的定義為,在徑向平面上鋼球和軌道接觸點的連線與軸承的垂直軸線所構成的角度,而負荷是沿著鋼球和軌道接觸點的連線從一個軌道傳遞到另一個軌道。

設計

單列角接觸球軸承僅可以承受作用在一個方向的軸向負荷,一般是透過第二顆軸承來相互調整使用。

SKF角接觸球軸承的標準供應範圍為72 B73 B 系列軸承。依不同用途提供兩種形式

  • 基本設計軸承(不能用作萬向搭配),用於單個軸承的配置方式,因此不適合直接將兩個單列角接觸球軸承彼此緊靠安裝。
  • 萬向搭配軸承:經過特殊的加工製造,當軸承以任意方式排列並緊靠在一起安裝時,都可以達到既定的內部間隙或預壓和或平均的負荷分佈,而無需使用墊片或類似裝置。萬向搭配軸承帶有一個型號後綴,
    表示兩個一組配對軸承安裝前的內部間隙(CA、CB、CC)或預壓(GA、GB、GC)。

 72007201720272037204720572067207720872097211721072137214721572167217721872197220722172227224722672287BEP BECBP 73017302730373047305730673077308730973107311731273137314731573167317731873197320732173227326

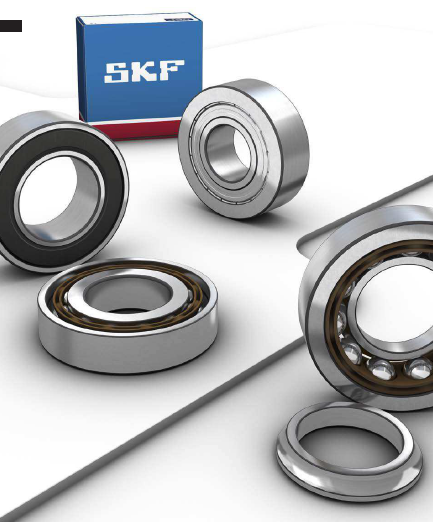

SKF生產各類設計和尺寸的角接觸球軸承,一般工程普遍使用

  • 單列角接觸球軸承,例如:軸承型號7205BEP7205BECBP7305BEP7305BECBP系列
  • 雙列角接觸球軸承,例如:軸承型號3206 ATN93306 ATN9系列
  • 四點接觸球軸承,例如:軸承型號QJ 206 N2MAQJ 306 MA系列
  • 雙列凸輪滾子軸承,例如:帶弧形滾輪表面的3058(00) C-2Z 系列

                                            帶圓柱(平面)滾輪表面的3057(00)C-2Z 系列。

♦補充代號♦

A :接觸角為 30°

AC:接觸角為 25°

B :接觸角為 40°

CA :萬向搭配軸承,兩個軸承在背對背或面對面的配置時,安裝前軸向內部間隙小於普通級(CB)

CB :萬向搭配軸承,兩個軸承在背對背或面對面的配置時,安裝前軸向內部間隙為普通級(標準間隙)

CC :萬向搭配軸承,兩個軸承在背對背或面對面的配置時,安裝前軸向內部間隙大於普通級(CB)

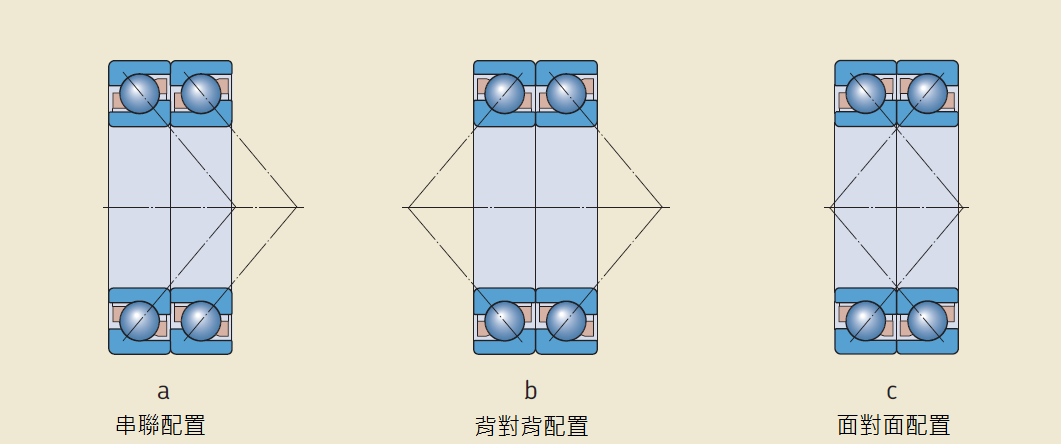

DB :兩個以背對背配對的軸承

DF :兩個以面對面配對的軸承

DT :兩個以串聯配對的軸承

E :優化的內部設計

J :衝壓鋼保窗型持架,滾珠引導

GA :萬向搭配軸承,兩軸承在背對背或面對面的配置時,在安裝前帶輕預壓

GB :萬向搭配軸承,兩軸承在背對背或面對面的配置時,在安裝前帶中預壓

GC :萬向搭配軸承,兩軸承在背對背或面對面的配置時,在安裝前帶重預壓

M :機削黃銅窗型保持架,滾珠引導,不同設計以一個數字區別,如 M1

P :注模玻璃纖維強化尼龍 6,6 窗型保持架,滾珠引導

PH :注模聚醚酮醚(PEEK)窗型保持架,滾珠引導

P5 :尺寸精度和旋轉精度符合 ISO公差5 級標準

P6: 尺寸精度和旋轉精度符合 ISO公差6 級標準

W64: 填充固態油

Y :衝壓黃銅窗型保持架,滾珠引導
